结合U盘可将各种用电设备的瞬时数据及波形全面记录贮存，对数据进行分析，绘出及打印各类用电设备运行过程中电压、电流、功率（能区分正、负功率）等数据的变化曲线。
仪表能自动采集抽油机冲程周期内的有功功率、各相电压、电流的变化数据，并绘出曲线；计算抽油机的冲程周期，自动计算抽油机冲程周期内的上冲程电流最大值、下冲程电流最大值，根据电流法来计算抽油机的平衡率；自动计算抽油机冲程周期的上冲程有功功率之和、下冲程有功功率之和，然后根据上、下冲程有功功率之和的比值来进行计算抽油机的平衡率。
该仪表配置大容量锂聚合物电池组,现场检测不需外接电源；7寸TFT彩屏或320*240点阵大屏幕，可显示各种数据曲线；仪表测量精度高、操作简便、各项功能齐全、一机多用等优点。实为理想的智能型油田抽油机及各工况设备的在线式不断电检测仪表。
基本检测项目与范围
1.交流电压50～750V（量程用PT可扩大）
2.交流电流0.5～600A（量程用CT可扩大）
3.视在功率
4.有功功率
5.无功功率
6.功率因数0～1.0
7.有功电能0～99999.9kW·h
8.无功电能0～99999.9kVAR·h
9.电网频率10～80Hz
10.绘制电流、电压、有功功率、功率因数曲线 |
11.计算电动机经济运行9项参数
12.计算电动机工作特性7项参数
13.自动计算抽油机平衡率及上下冲程参数
14.1～50次电压、电流谐波分析
15.自动计算无功就地补偿量
16.作矢量图，显示各相位值及相位差
17.谐波测量二种显示方法（数据及波形）
准确度
电流、电压0.5级；功率1.0级；
功率因数绝对值误差 <0.008；
频率误差 <0.1Hz 。 |

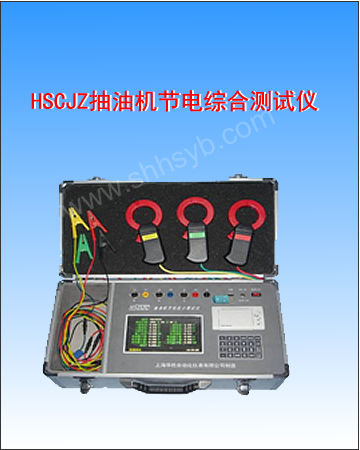

HSCJZ抽油机节电综合测试仪已在：胜利油田、辽河油田、大庆油田、中原油田、南阳油田、长庆油田、延长油田、天津大港油田、土哈油田、克拉玛依等油田广泛使用。
|
