使用三相矢量图功能,便于用户线路接线正确与否及线路工作状态的正常与否作出判断,具有错接线判别功能 。
结合U盘可将各种用电设备的瞬时数据及波形全面记录贮存,对数据进行分析,绘出及打印各类用电设备运行过程中电压、电流、功率(能区分正、负功率)等数据的变化曲线,对合理调整油田抽油机平衡块,风机功效、煤矿用电设备、企业电能平衡、铁路、制冷、电力、化工、机械等行业在生产制造、节能管理提供了正确科学依据。

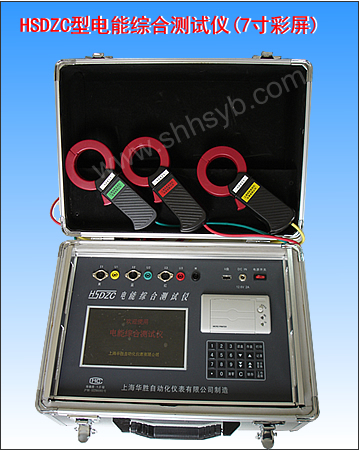

该检测仪配置大容量锂聚合物电池组,现场检测不需外接电源;7寸TFT彩屏,显示各种数据曲线;仪表测量精度高、操作简便、各项功能齐全、一机多用等优点。实为理想的智能型电能平衡测试工具。
基本检测项目与范围
1.交流电压50~750V(量程用PT可扩大)
2.交流电流0.5~600A(量程用CT可扩大)
3.视在功率
4.有功功率
5.无功功率
6.功率因数0~1.0
7.有功电能0~99999.9kW·h
8.无功电能0~99999.9kVAR·h
9.电网频率10~80Hz
10.绘制电流、电压、有功功率、功率因数曲线
11.计算电动机经济运行9项参数 |
12.计算电动机工作特性7项参数
13.自动计算抽油机平衡率及上下冲程参数
14.1~50次电压、电流谐波分析
15.自动计算无功就地补偿量
16.作矢量图,显示各相位值及相位差
17.谐波测量二种显示方法(数据及波形)
准确度
电流、电压 0.5级;
功率 1.0级;
功率因数绝对值误差 <0.008;
频率误差 <0.1Hz 。
|
HSDZC电能综合测试仪已在:全国各省、市能源监测、能源监察中心、国家煤矿防尘通风安全产品质量监督检验中心、国家采煤机械质量监督检验中心、国家农业部农业机械试验监定总站、国家渔业机械质量监督检验中心、流体机械国家专业实验室、沈阳鼓风机研究所、公安部天津消防检测中心、全国各省煤矿安全监察中心、胜利油田、辽河油田、大庆油田、中原油田、南阳油田、长庆油田、延长油田、土哈油田、克拉玛依油田及生产矿用、通用风机厂家广泛的应用。
|
